★★IRレピーター 赤外線リモコン信号を長距離伝送max300m★★
動作実験では300m(補償値ではありませんあくまでも動作確認での実績値です)
延長しても先端の機器をリモコン操作できました。

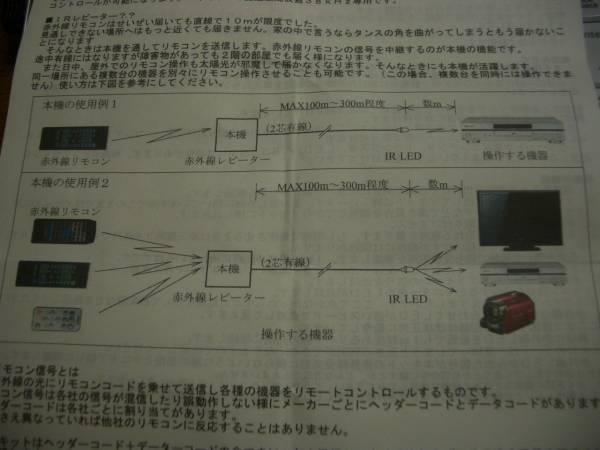

1階から2階の機器をコントロールするとか隣の部屋、運動会で離れたビデオカメラをリモコン操作。
たとえば複数の機器をコントロールすることも可能です(リモコンの2台を同時押しでは動作しません。
しかしテレビを操作した後レコーダーを操作するような時間差のある使い方は複数台のリモコンや
機器であっても動作可能です)使用方法は他にもありそうです。
組み立てを簡易化するため調整箇所はありません。
基板もシルク付きガラス基板を使っていますので少しの半田付け技術があれば組み立て可能です。
38kHzの水晶を使って(調整不要)安定した搬送波を発振しています。
モニター用に可視光のLEDも付いていますので動作状態が一目で確認できます。
電源電圧:5V~6V(別途ご用意ください)、
待機時電流:約1mA、 動作時電流:約10mA、
基板寸法:W33 D43 H15
送信用の赤外線LEDは付属していますが延長用のケーブルは付属していません。
ご使用の環境や距離に合わせて1芯シールド線などをご用意下さい。
★★★★気をつけていただきたいのは38kHzで変調しているIRリモコンのみ使用可能です。
ごく希に他の搬送波周波数を使ったリモコンも存在するようですが具体的に確認はできていません。
お使いになろうとするリモコンの搬送波周波数は機器によって異なりますので
当方ではお知らせできませんが赤外線リモコンの95%以上は38kHzを使っていると思われます。
あくまでも推測値ですのであらかじめご了解下さい。★★★★
