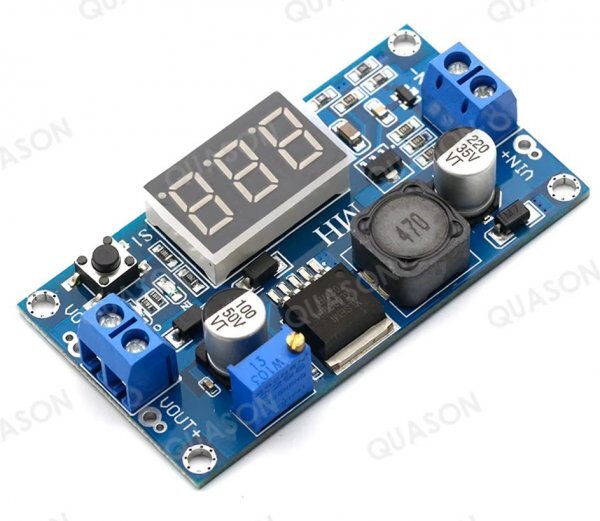

★電圧変換モジュール XL6009 DC - DC昇圧コンバータ★
商品説明+++ ご覧いただきありがとうございます。 +++

概要

アップグレードされた XL6009 の利点:
内部の高精度リファレンスと、低温ドリフトの 1,000 分の 1 の分圧器サンプリング抵抗を使用して、ソフトウェアは複数のフィルタリング処理を実行し、取得電圧の精度を大幅に向上させます。

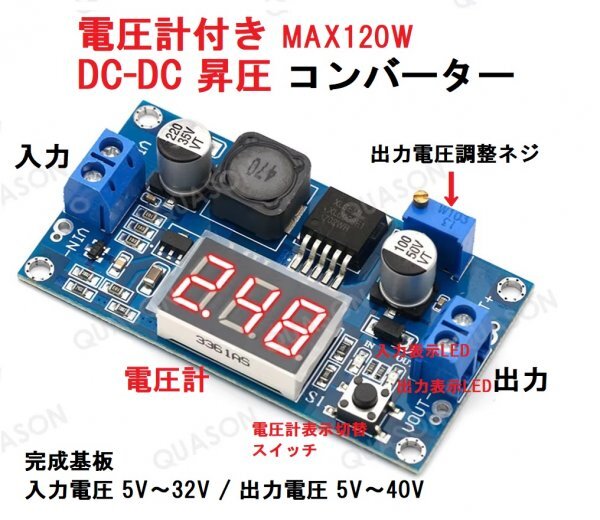

ボタン機能の説明:
ボタンを押すたびに、デジタル管に表示される電圧が入力電圧と出力電圧が切り替わります。同時に基板上の入力LEDと出力表示LEDも切り替わります。
ボタンを 2 秒間押し続けると、デジタル管がオフになります。

パラメータの説明:
● 超広範な入力電圧 3V ~ 32V (5V 未満のブーストは正常に動作しますが、デジタル管は動作しません)、最適な動作電圧範囲は 5 ~ 32V です。

● 超ワイドブースト出力電圧5V~40V。

● 4A高効率MOSFETスイッチを内蔵しており、効率は最大94%です。 (LM2577の電流はわずか3Aです)

● 超高スイッチング周波数は400KHzで、リップルが小さく、体積が小さい小容量フィルタコンデンサで非常に優れた結果を達成できます。(LM2577の周波数は50KHzのみ)

● 入力表示インジケーターと出力表示インジケーターがあり、デジタル管が入力電圧を表示するとINインジケーターが点灯し、デジタル管が出力電圧を表示するとOUTインジケーターが点灯します。

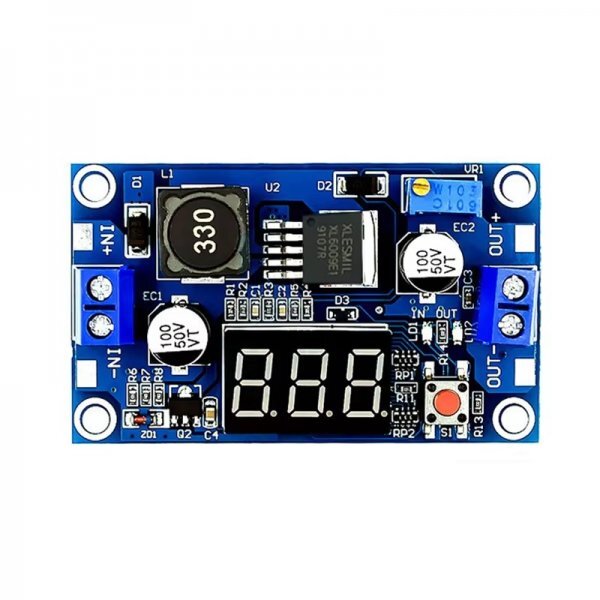

配線手順:
IN+: 入力プラス
IN- : 入力マイナス極
OUT+: 出力プラス
OUT-: 出力マイナス極

その他の指示:
XL6009 は、スイッチング電流 4A の高性能ブースト (BOOST) モジュールです。このモジュールは、コアチップとして第 2 世代の高周波スイッチング技術 XL6009E1 を使用しており、その性能は第 1 世代技術の LM2577 をはるかに上回っています。XL6009 ブースト モジュールはコストが低く、パフォーマンスが高く、LM2577 モジュールは廃止されようとしています。

●端子付きなので、はんだごてを使わずに簡単に使用でき、はんだ線の接続箇所も確保されています。

●過熱保護と短絡保護付き

技術パラメータ:
モジュールの性質: 非絶縁ブースト (BOOST)
整流方式:非同期整流
入力電流: 4A ()、無負荷 18mA (5V 入力、8V 出力、無負荷 18mA 未満。電圧が高くなるほど、無負荷電流は大きくなります。)
変換効率: スイッチング周波数: 400KHz
出力リップル:50mV(電圧が高いほど、電流が大きくなり、リップルも大きくなります)
負荷レギュレーション: ±0.5%
電圧調整率:±0.5%
動作温度: -40℃~ +85℃

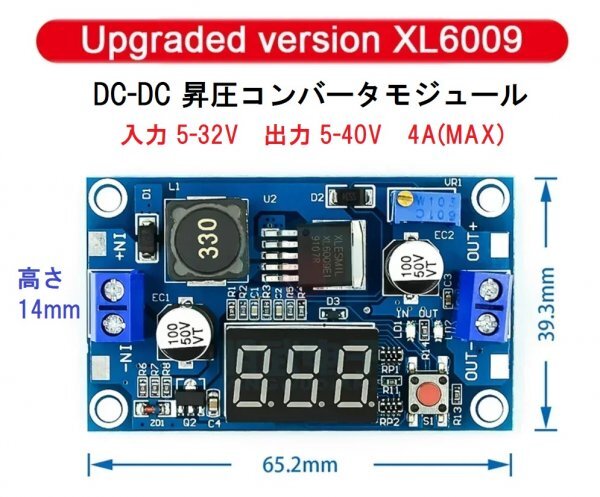

寸法: 65mm × 39mm × 14mm (長さ*幅*高さ)

テスト比較サンプルの参照:
入力 5V 出力 12V 0.8A 9.6W
入力 7.4V 出力 12V 1.5A 18W
入力 12V 出力 15V 2A 30W
入力 12V 出力 16V 2A 32W
入力 12V 出力 18V 1.6A 28.8W
入力 12V 出力 19V 1.5A 28.5W
入力12V 出力24V 1A 24W
入力 3V 出力 12V 0.4A 4.8W

適用範囲:
このモジュールは、バッテリー、電源トランス、DIY 調整可能安定化電源、24V 車載ノートブック電源、産業機器の降圧、9 ~ 12V、12V など、出力電圧が入力電圧よりも高いブースト分野で使用できます。 18V、18V~24Vなど。

形状等は写真にて判断してください。
